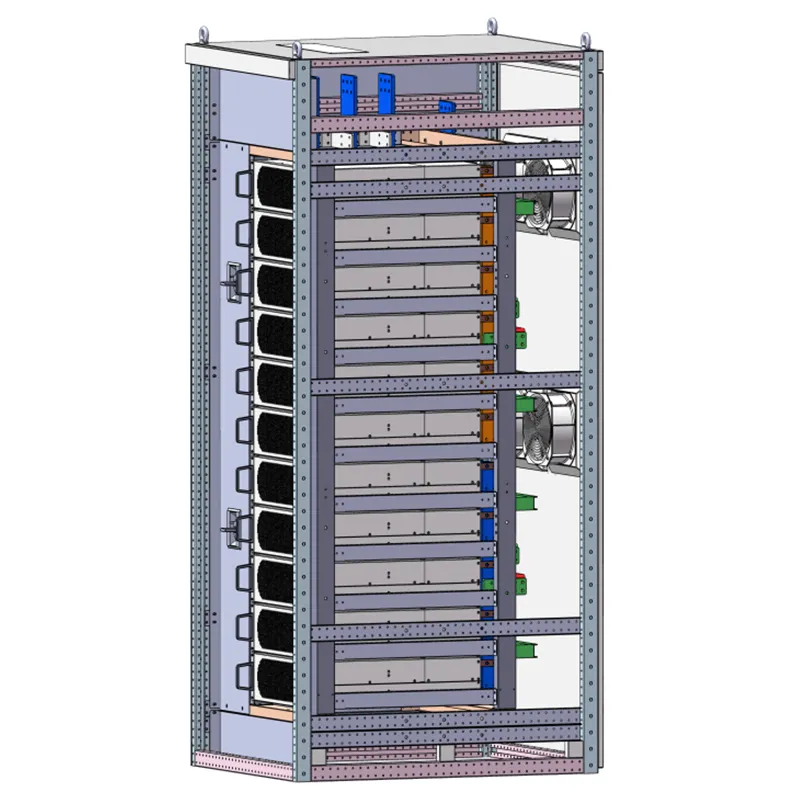

Модули SVG охватывают следующий диапазон номинальных мощностей: 30 квар, 50 квар, 100 квар, 150 квар и другие. Максимальная суммарная мощность одного шкафа достигает 1 000 квар. Новейшее толстопленочное покрытие печатных плат – защита от токопроводящей пыли, устойчивость к агресс...
Модули SVG охватывают следующий диапазон номинальных мощностей: 30 квар, 50 квар, 100 квар, 150 квар и другие. Максимальная суммарная мощность одного шкафа достигает 1 000 квар.
Новейшее толстопленочное покрытие печатных плат — защита от токопроводящей пыли, устойчивость к агрессивной среде.
30 квар
50 квар
100 квар
150 квар
Технические характеристики
| Показатель | Технические характеристики | ||
| Входное напряжение | 380 В, –30 % … +20 % | 208 В, –10 % … +30 % | 480 В, –30 % … +15 % |
| Входная частота | 50 Гц, ±10 %; 60 Гц, ±10 % | ||
| Схема подключения | 3P3W / 3P4W (совместимость с обеими) | ||
| Номинальная мощность модуля | 30 квар, 50 квар, 100 квар, 150 квар | 35 квар, 55 квар | 100 квар |
| Суммарная мощность шкафа | 30 квар – 1 000 квар | 35 квар – 550 квар | 100 квар – 1 000 квар |
| ремя отклика | ≤ 5 мс | ||
| Потери мощности | < 3 % | ||
| Режимы управления | Компенсация реактивной мощности, поддержание постоянной реактивной мощности, поддержание постоянного коэффициента мощности | ||
| Точность регулирования | Не ниже 2,5 % | ||
| Функции компенсации | Реактивная мощность, несимметрия трехфазной нагрузки; приоритет выбирается и настраивается | ||
| Требования к трансформатору тока (ТТ) | 5 А, допустимо подключение со стороны сети или со стороны нагрузки | ||
| Защита | Защита от перегрузки по току, перегрева, повышенного и пониженного напряжения и другие виды защиты | ||
| Степень защиты | Модуль IP20, шкаф в сборе IP30; более высокая степень защиты шкафа — по индивидуальному заказу | ||
| Температура окружающей среды | Рабочая: –10 °C … +50 °C (снижение характеристик выше 40 °C); Хранения: –25 °C … +70 °C | ||
| Относительная влажность | ≤ 95 % (при 45 °C) без конденсации | ||
| Высота над уровнем моря | < 2 000 м; свыше 2 000 м — снижение характеристик согласно GB/T 3859.2 | ||
| Ввод кабеля | Шкаф: ввод сверху / ввод снизу / сквозные шины через верх шкафа | ||
| Габаритные размеры (Ш × Г × В, мм) | Модуль: 30 квар: 380 × 400 × 88 (2U); 50 квар: 440 × 560 × 88 (2U); 35 квар / 55 квар / 100 квар: 440 × 560 × 145 (3,3U); 150 квар: 440 × 560 × 228 (5,2U). Шкаф в сборе: 800 × 1000 × 2200; размеры шкафа могут быть выполнены по индивидуальному заказу | ||
| Способ установки | Модуль: стоечное исполнение или настенный монтаж; шкаф: напольная установка | ||
| Дисплей | 7-дюймовый сенсорный экран | ||
| Отображаемые параметры | Напряжение, ток нагрузки, компенсационный ток, ток со стороны сети, коэффициент искажения напряжения, коэффициент искажения тока | ||
| Коммуникационные интерфейсы | RS485, LAN, Wi-Fi / 4G (опционально) | ||
| Протокол связи | Протокол Modbus | ||
Технические характеристики
| Показатель | Технические характеристики |
| Входное напряжение | 690 В, ±10 % |
| Входная частота | 50 Гц, ±5 % |
| Схема подключения | 3P3W |
| Номинальная мощность модуля | Вертикальный модуль: 150 квар, 175 квар, 200 квар; Стоечный модуль: 100 квар, 120 квар |
| Суммарная мощность шкафа | Вертикальный модуль: 150 квар – 800 квар; Стоечный модуль: 100 квар – 600 квар |
| Время отклика | ≤ 10 мс |
| Потери мощности | < 3 % |
| Функции компенсации | Индуктивная реактивная мощность, емкостная реактивная мощность |
| Требования к трансформатору тока (ТТ) | 5 А, допустимо подключение со стороны сети или со стороны нагрузки |
| Защита | Защита от перегрузки по току, перегрева, повышенного и пониженного напряжения и другие виды защиты |
| Степень защиты | Шкаф в сборе IP20; более высокая степень защиты шкафа — по индивидуальному заказу |
| Температура окружающей среды | Рабочая: –10 °C … +50 °C (снижение характеристик выше 40 °C); Хранения: –25 °C … +70 °C |
| Относительная влажность | ≤ 95 % (при 45 °C) без конденсации |
| Высота над уровнем моря | < 1 000 м; свыше 1 000 м — снижение характеристик согласно GB/T 3859.2 |
| Ввод кабеля | Шкаф: ввод сверху / ввод снизу / сквозные шины через верх шкафа |
| Габаритные размеры (Ш × Г × В, мм) | Шкаф в сборе: 1 400 × 1 000 × 2 200 (вертикальный модуль); 1 000 × 1 000 × 2 200 (стоечный модуль); размеры шкафа могут быть выполнены по индивидуальному заказу |
| Дисплей | 7-дюймовый сенсорный экран |
| Отображаемые параметры | Ток, напряжение, мощность, коэффициент искажения и другие параметры |
| Коммуникационные интерфейсы | RS485 |
| Протокол связи | Протокол Modbus |
