Модули APF охватывают следующий диапазон номинальных токов: 10 А, 100 А, 150 А (на базе SiC-технологии), от 10 А до 40 А (высокоточные исполнения), 50 А, 75 А, 100 А, 150 А, 200 А и другие. Максимальный суммарный ток одного шкафа достигает 1 500 А. Области применения (высокоточные модули преим...
Модули APF охватывают следующий диапазон номинальных токов: 10 А, 100 А, 150 А (на базе SiC-технологии), от 10 А до 40 А (высокоточные исполнения), 50 А, 75 А, 100 А, 150 А, 200 А и другие. Максимальный суммарный ток одного шкафа достигает 1 500 А.
Области применения (высокоточные модули преимущественно используются в специальных отраслях, таких как промышленное кондиционирование воздуха):
1.Промышленные распределительные сети на объектах машиностроения, нефтехимической, металлургической, текстильной промышленности, производства строительных материалов, лёгкой промышленности и других отраслей;
2.Распределительные сети объектов гражданского строительства: центры обработки данных, больницы, аэропорты, крупные спортивные и выставочные сооружения, высотные здания повышенной комфортности;
3.Интеллектуальные сети городского и сельского электроснабжения, предприятия полупроводниковой промышленности, объекты солнечной энергетики, системы городского рельсового транспорта и другие.
4.Минимально-модульная конструкция с возможностью «горячей» замены, малый вес. Сокращение времени на обслуживание и ремонт силами одного специалиста на 50 %, удобство и экономия ресурсов.
5.Внутренние печатные платы с толстопленочным защитным покрытием. Обеспечивает защиту от токопроводящей пыли и работоспособность в условиях сильного загрязнения окружающей среды.
6.Уникальная технология подавления высокочастотных помех. Исключает негативное воздействие на другое чувствительное оборудование.
10 А (ibook): 243 мм × 167 мм × 88 мм (2U)
10 А – 40 А (высокоточное исполнение): 380 мм × 400 мм × 88 мм (2U)
50 А / 75 А / 100 А: 440 мм × 560 мм × 88 мм (2U)
150 А: 440 мм × 560 мм × 145 мм (3,3U)
200 А: 440 мм × 560 мм × 228 мм (5,2U)

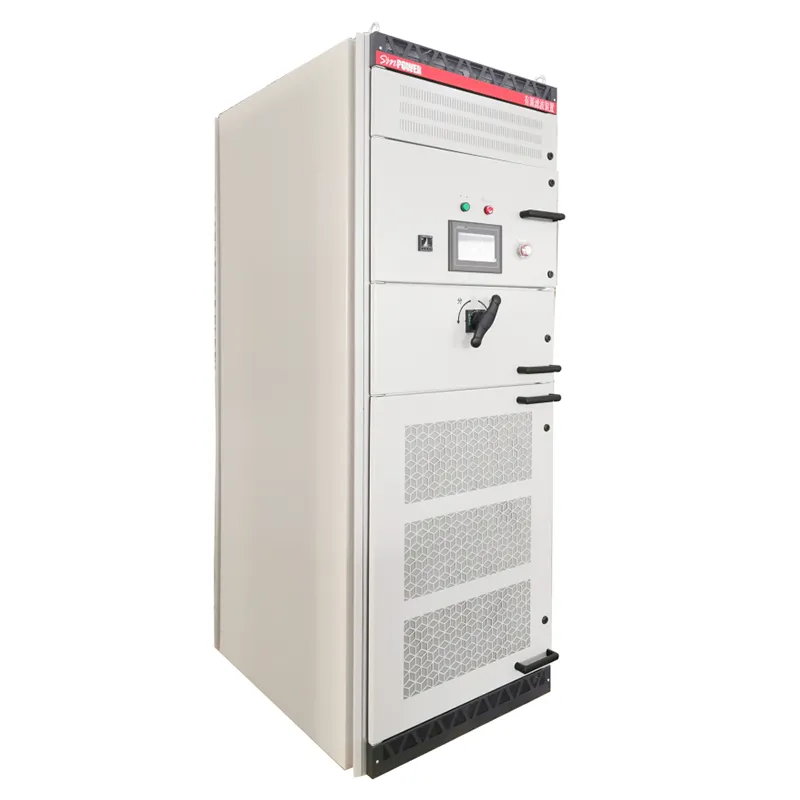

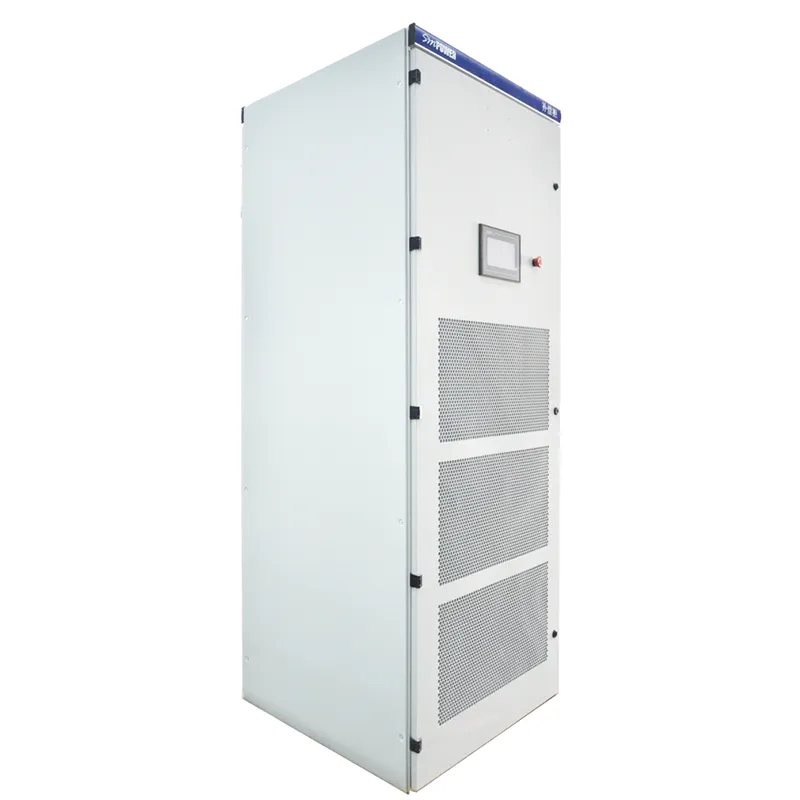

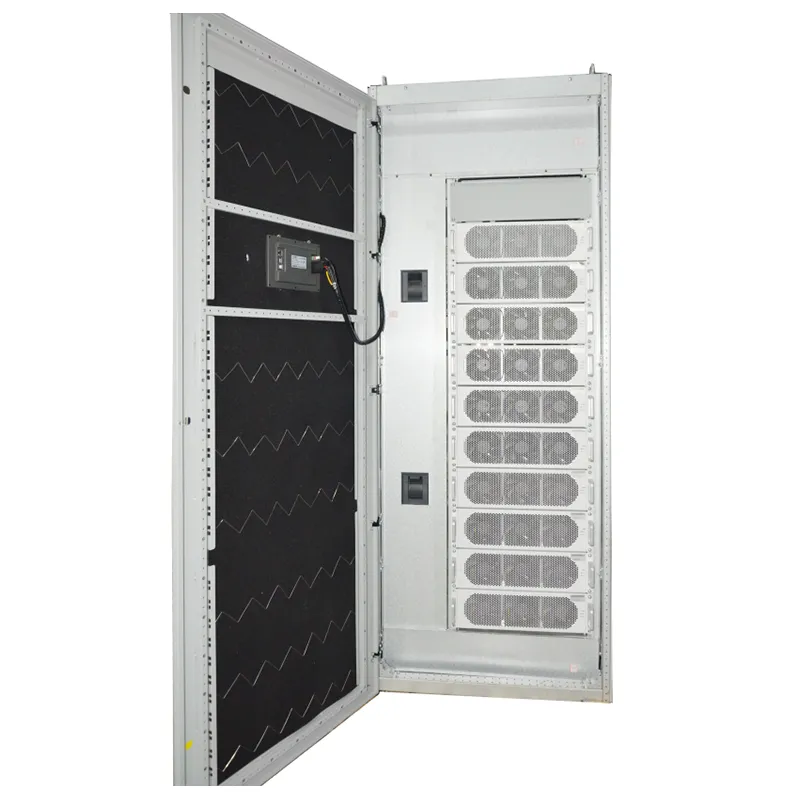

Шкаф в сборе: 800 мм × 1000 мм × 2200 мм, размеры шкафа могут быть выполнены по индивидуальному заказу.
Новейшее толстопленочное покрытие печатных плат — защита от токопроводящей пыли, устойчивость к агрессивной среде.
ibook
Высокоточное исполнение
50 А / 75 А / 100 А
150 А
200 А
Технические характеристики
| Показатель | Технические характеристики | ||
| Входное напряжение | 380 В, –30 % … +20 % | 208 В, –10 % … +30 % | 480 В, –30 % … +15 % |
| Входная частота | 50 Гц, ±10 %; 60 Гц, ±10 % | ||
| Схема подключения | 3P3W / 3P4W (совместимость с обеими) | ||
| Номинальный ток модуля | 10 А, 20 А, 30 А, 40 А, 50 А, 75 А, 100 А, 150 А, 200 А | 100 А, 150 А | 125 А |
| Суммарный ток шкафа | 50 А – 1 500 А | 100 А – 1 500 А | 125 А – 1 250 А |
| Время отклика | ≤ 5 мс | ||
| Потери мощности | < 3 % (Si); ≤ 1 % (SiC) | ||
| Порядок компенсации гармоник | 2–50-я гармоника (Si); 2–61-я гармоника (SiC) | ||
| Коэффициент компенсации | Не менее 95 % | ||
| Функции компенсации | Гармоники, несимметрия трехфазной нагрузки, реактивная мощность; приоритет выбирается | ||
| Режимы компенсации | Полная компенсация гармоник, гармоники и несимметрия, селективная компенсация, источник гармоник / источник реактивной мощности | ||
| Требования к трансформатору тока (ТТ) | 5 А, допустимо подключение со стороны сети или со стороны нагрузки | ||
| Защита | Защита от перегрузки по току, перегрева, повышенного и пониженного напряжения и другие виды защиты | ||
| Степень защиты | Модуль IP20, шкаф в сборе IP30; более высокая степень защиты шкафа — по индивидуальному заказу | ||
| Температура окружающей среды | Рабочая: –10 °C … +50 °C (снижение характеристик выше 40 °C); Хранения: –25 °C … +70 °C | ||
| Относительная влажность | ≤ 95 % (при 45 °C) без конденсации | ||
| Высота над уровнем моря | < 2 000 м; свыше 2 000 м — снижение характеристик согласно GB/T 3859.2 | ||
| Ввод кабеля | Шкаф: ввод сверху / ввод снизу / сквозные шины через верх шкафа | ||
| Габаритные размеры (Ш × Г × В, мм) | 10 А (ibook): 243 × 167 × 88 (2U); 10 А – 40 А (высокоточное исполнение): 380 × 400 × 88 (2U); 50 А / 75 А: 440 × 560 × 88 (2U); 100 А / 125 А / 150 А (Si): 440 × 560 × 145 (3,3U); 100 А / 150 А (SiC): 440 × 560 × 88 (2U); 200 А: 440 × 560 × 228 (5,2U); Шкаф в сборе: 800 × 1000 × 2200; размеры шкафа могут быть выполнены по индивидуальному заказу |
||
| Способ установки | Модуль: стоечное исполнение или настенный монтаж; шкаф: напольная установка | ||
| Дисплей | 7-дюймовый сенсорный экран | ||
| Отображаемые параметры | Напряжение, ток нагрузки, компенсационный ток, ток со стороны сети, коэффициент искажения напряжения, коэффициент искажения тока | ||
| Коммуникационные интерфейсы | RS485, LAN, Wi-Fi / 4G (опционально) | ||
| Протокол связи | Протокол Modbus | ||
Технические характеристики
| Показатель | Технические характеристики |
| Входное напряжение | 600 В / 690 В, ±10 % |
| Входная частота | 50 Гц, ±5 % |
| Схема подключения | 3P3W |
| Номинальный ток модуля | Вертикальный модуль: 100 А, 125 А, 150 А; Стоечный модуль: 100 А |
| Суммарный ток шкафа | Вертикальный модуль: 100 А – 600 А; Стоечный модуль: 100 А – 500 А |
| Время отклика | ≤ 10 мс |
| Потери мощности | < 3 % |
| Порядок компенсации гармоник | 2–25-я гармоника |
| Коэффициент компенсации | Не менее 90 % |
| Функции компенсации | Гармоники, реактивная мощность; приоритет выбирается |
| Требования к трансформатору тока (ТТ) | 5 А, допустимо подключение со стороны сети или со стороны нагрузки |
| Защита | Защита от перегрузки по току, перегрева, повышенного и пониженного напряжения и другие виды защиты |
| Степень защиты | Шкаф в сборе IP20; более высокая степень защиты шкафа — по индивидуальному заказу |
| Температура окружающей среды | Рабочая: –10 °C … +50 °C (снижение характеристик выше 40 °C); Хранения: –25 °C … +70 °C |
| Относительная влажность | ≤ 95 % (при 45 °C) без конденсации |
| Высота над уровнем моря | < 1 000 м; свыше 1 000 м — снижение характеристик согласно GB/T 3859.2 |
| Ввод кабеля | Шкаф: ввод сверху / ввод снизу / сквозные шины через верх шкафа |
| Габаритные размеры (Ш × Г × В, мм) | Шкаф в сборе: 1 400 × 1 000 × 2 200 (вертикальный модуль); 1 000 × 1 000 × 2 200 (стоечный модуль); размеры шкафа могут быть выполнены по индивидуальному заказу |
| Дисплей | 7-дюймовый сенсорный экран |
| Отображаемые параметры | Ток, напряжение, мощность, коэффициент гармонических искажений и другие параметры |
| Коммуникационные интерфейсы | RS485 |
| Протокол связи | Протокол Modbus |
